Простые диафрагменные насосы состоят из диафрагмы, поршневой камеры, двух клапанов и приводного механизма. Мембрана изготовлена из гибкого материала, совместимого с перекачиваемой средой. Он уплотняется между стороной камеры смещения и присоединенным фланцем. Объем камеры немного больше, чем может сместить диафрагма. Клапаны, как правило, представляют собой подпружиненные шаровые клапаны или откидные клапаны, изготовленные из того же материала, что и диафрагма, и функционируют для впуска жидкости в камеру и из нее. Приводной механизм — это то, что сгибает диафрагму — на схеме ниже приводной механизм — это пружина, активируемая соленоидом. Стоит узнать подробнее у нас.
Мембранные насосы представляют собой поршневые насосы прямого вытеснения, что означает, что они используют сужающиеся и расширяющиеся полости для перемещения жидкостей. Для получения дополнительной информации об этой категории насосов посетите страницу Руководства по выбору поршневых насосов на IEEE GlobalSpec.
Мембранные насосы работают за счет изгиба диафрагмы из камеры смещения. Когда диафрагма выдвигается, объем насосной камеры увеличивается, что приводит к снижению давления внутри камеры и всасыванию жидкости. Ход внутрь имеет противоположный эффект, уменьшая объем и увеличивая давление в камере для вытеснения жидкости. Эта операция очень похожа на концепцию втягивания-выталкивания человеческого дыхания.
Простые диафрагменные насосы состоят из диафрагмы, поршневой камеры, двух клапанов и приводного механизма. Мембрана изготовлена из гибкого материала, совместимого с перекачиваемой средой. Он уплотняется между стороной камеры смещения и присоединенным фланцем. Объем камеры немного больше, чем может сместить диафрагма. Клапаны, как правило, представляют собой подпружиненные шаровые клапаны или откидные клапаны, изготовленные из того же материала, что и диафрагма, и функционируют для впуска жидкости в камеру и из нее. Приводной механизм — это то, что сгибает диафрагму — на схеме ниже приводной механизм — это пружина, активируемая соленоидом.
Мембранные насосы можно классифицировать по механизму привода, а также по типу одинарного или двойного действия.
Механизмы привода
Диафрагма в мембранных насосах может приводиться в действие рядом различных механизмов.
Механический — эти насосы приводятся в действие с помощью простой и надежной возвратно-поступательной механической связи, непосредственно прикрепленной к диафрагме. Обычно это кривошипный или зубчатый механизм, который преобразует вращение двигателя в возвратно-поступательное движение рычажного механизма (пружины, поршня, плунжера), прикрепленного к диафрагме. Расход регулируется путем изменения длины хода или скорости насоса. Эти насосы имеют характеристики, аналогичные поршневым насосам и плунжерным насосам .
Гидравлический — эти насосы подают промежуточную гидравлическую жидкость на противоположную сторону диафрагмы. Жидкость сжимается плунжером или поршнем, чтобы изогнуть диафрагму. Они работают аналогично механическим насосам, но гидравлическая жидкость контактирует с диафрагмой, а не с механической связью. Расход изменяется путем регулировки скорости насоса или количества содержащейся гидравлической жидкости.
Соленоид — у этих насосов есть электродвигатель, который управляет соленоидным магнитом. При активации соленоид создает магнитную силу, которая взаимодействует с ферромагнитной металлической частью диафрагмы, заставляя ее изгибаться. Расход регулируется изменением скорости насоса.

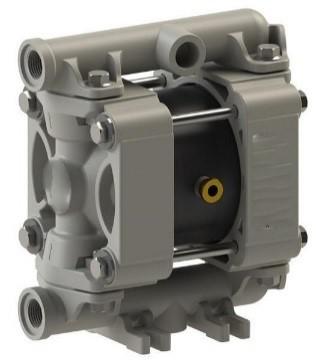

Воздух — Эти насосы являются насосами двойного действия (с двойной диафрагмой), которые используют сжатый воздух для привода двух отдельных диафрагм поочередно. Воздушный поток чередуется между диафрагмами через челночный клапан. Поток изменяется путем регулирования давления воздуха, подаваемого в насос.
